某工場 空調機EHP化電源工事
工期 2025･01･24～2025･03･31
工事概要 空調エアコン設備のGHPからEHPに変更
・キュービクル増設 ケーブルラック布設 動力幹線・2次側配線 動力盤設置
既設キュービクル横に新たにキュービクル増設

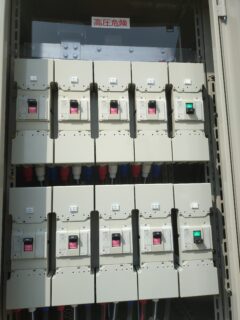

MCCBブレーカー400A 8回路増設 2回路予備
動力幹線CVT250sq 8回路配線 【６０ｍ埋設配管】
動力幹線CVT250sq 8回路配線 【４０ｍケーブルラック布設】
屋上ケーブルラック布設状況

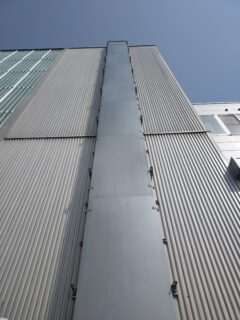

ケーブルラック(W=800）立上げ 屋上にてT型分岐使用して 各動力盤にケーブルラック(W=400)で配線
動力盤（空調室外機電源）西2面・東2面＝４面設置
動力盤転倒防止処置
動力盤２次側配線（ケーブルラック W=500＋T型分岐使用） 約２０回路分配線
西側動力盤２面設置 幹線CVT250sq4回路 2次側CVT３８sq約１８回路
東側動力盤２面設置 幹線CVT250sq4回路 2次側CVT３８sq＋CVT２２sq＋CVT１４ｓｑ約２２回路
